Bluetooth® Explorer 400プロトコル解析システム
世界初、世界で唯一のBluetooth全チャネル同時記録システム
デモ、評価貸出をご希望のお客様は「お問い合わせ」ページよりお申し付け下さい
Bluetooth開発に携わる技術者は、単一の周波数帯域の限定、隣接するピコネットからの介入問題、そして複雑な設定といった、既存のBluetooth開発ツールの様々な
制限に悩まされてきました。
Ellisys Rainbow™ テクノロジによって実現された革新的なExplorer 400のハードウエアエンジンは、今までのBluetoothスニッフィング方式を打破する新しいプロトコル解析システムを提供します。
☆技術資料は、こちら。
Ellisys BEX400 Bluetooth 解析システムは、Bluetoothが使用する79の全チャンルを同期記録する世界初、唯一の製品で、比較できる製品は存在しません。
Ellisys が開発した革新的な Rainbow テクノロジによる全チャネル同期記録がもたらすメリットは、Bluetooth エンジニアにとって計り知れないものがあります。
これまで記録不可能であった照会、ページングパケットのキャプチャが可能になり、無通信状態が続いた後のパケットも取り逃しません。アナライザを通信に同期させるためにパケットを出すことは一切なく、事前のコンフィグレーションも全く不要です。
記録できるピコネットの数に制限はなく、Bluetooth パケットを正しく記録し、Instant Piconet とよばれるウィンドウにピコネットの状態をグラフィカルに表示するので、ピコネットやスキャッタネットの状態を感覚的に簡単に理解でき、干渉問題の解析にも非常に有効なツールです。
さらに、SSPで暗号化されたパケットも記録でき、リンクキー情報等を後で入力すれば自動的に復号化されます。一度記録されたペアリングのリンクキー情報はPCにも記憶されますので、同じペアリングであればそれ以降はトラフィックを記録するだけで自動的に復号化されます。
シングルピコネット対応のロガーでは、リンクキー情報を事前に与え、複雑な設定を行い、そしてリアルタイムに復号化を行わないと SSP パケットの記録自体が不可能です。これまで、多くのエンジニアが必要としながらも不可能とされていた機能をEllisysの技術が現実のものとしました。
BEX400 を使用すれば、システムの信頼性、開発効率の飛躍的な向上が望めます。
Ellisys Bluetooth アナライザソフトウェアは、Ellisysのサイトから無償登録を行うことでダウンロードできます。サンプルのトレースファイルも含まれていますので、その操作性を是非体感してください。
以下の各画像はクリックで拡大表示されます
分かりやすくデザインされたEllisysソフトウェアGUI
Ellisysプロトコル解析ソフトウェア

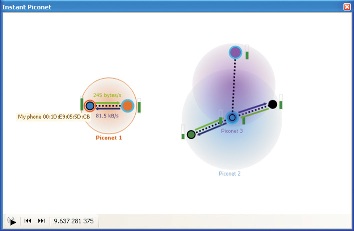

インスタント ピコネット
インスタント ピコネットは、スキャネット・トポロジーとピコネットを分かりやすくグラフィカルに表示します。
トポロジーの複雑さに制限はありません。
オーバービューやインスタント タイミングビューと同期をとることも可能です。

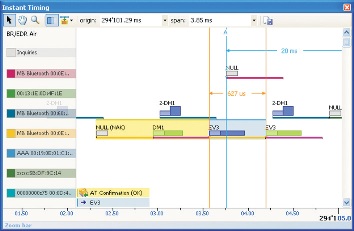

インスタント タイミング
インスタント タイミングは、キャプチャしたパケットをグラフィカルに時系列の表示をします。
時間軸は、シンボル タイミングの精度でデータ表示のズームインが可能です。

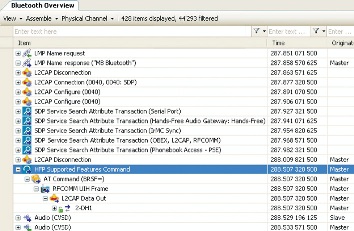

プロトコル オーバービュー
プロトコルオーバービューは、Bluetoothプロトコルやプロファイルスタック構成要素を分かりやすく
階層的にツリー表示します。
