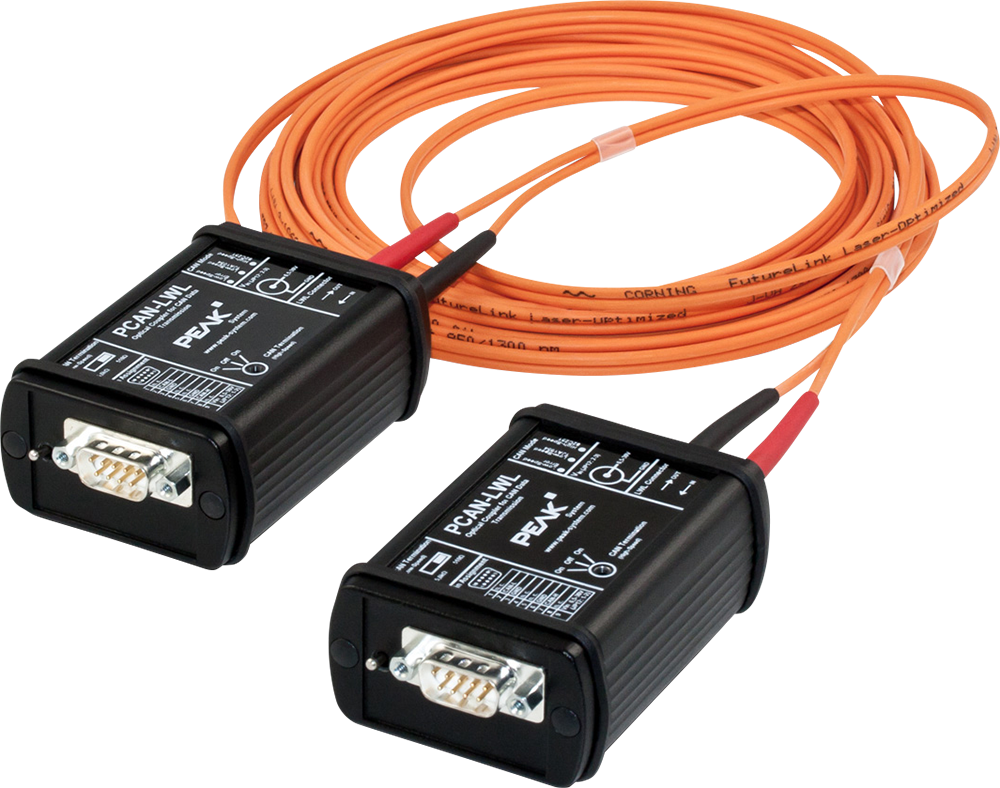

PCAN-LWL CAN/CAN FDデータ転送用オプティカル・カプラー

PCAN-LWL

防爆エリアでの使用やEMC測定向けで、PCAN-LWLはCANネットワークの引き回しを光ファイバーで置き換えます。High-speed CANまたはLow-speed CANへの変換はオプションで対応します。モジュールは外部からの電源が必要です。
PCAN-LWLはデータ・ビットレート最大5 Mbit/sまで、nominal ビットレート最大500 kbit/sまでのCAN FDバスで使用可能です。

PCAN-LWL manual・ダウンロード

主な仕様

  • トランシーバのLEDステータス表示
  • High-speed CAN:AMIS 30660 トランシーバ、最大500 kbit/s、120Ωバス終端スイッチ選択可
  • Low-speed CAN:TJA1055トランシーバ、最大125 kbit/s、510Ω/5.6 kΩバス終端スイッチ選択可、バスエラー表示
  • CAN 2.0 A/B 準拠
  • 最大5 Mbit/sまでのデータ・ビットレートと最大500 kbit/sまでの nominal ビットレートのCAN FDバスでの使用に最適
  • CANバス側コネクタ: D-SUB 9-pin (CiA® 106)

品名/型番

PCAN-LWL / IPEH-002026 (5m,w/o PS)
PCAN-LWL / IPEH-002026 (10m,w/o PS)
PCAN-LWL / IPEH-002026 (15m,w/o PS)
PCAN-LWL / IPEH-002026 (25m,w/o PS)
PCAN-LWL / IPEH-002026 (50m,w/o PS)

注1)FOケーブル長により5機種よりご選定下さい。
注2)日本ではメーカーのAC/DCアダプタにPSEマークが無いために供給しておりません。お客様のD-Subの方から電源 (DC 6.5V~30V)を供給して頂く必要があります。
